實驗室Server架設(1) 組織環境

最近和學弟，把實驗室的Server組織重新設計了一次

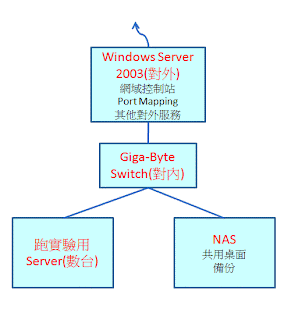

以下是簡單示意圖： 原本是各台跑實驗用Server(灌Windows Vista 64bit)用獨立Public IP，給每個人遠端進去跑實驗。麻煩的地方就在於，每台都要新增一次自己的帳號，然後跑完實驗後資料數據還要傳到別的地方整理。
改成了新架構後，對外一台Windows Server 2003機器負責網域的服務，包括

1. 建立mapl.lab的網域
2. 新增mapl.lab網域的使用者
3. 外面連線進來遠端或FTP的port Mapping

各台Server都在LAN(區網)下，使用在2003 Server上的網域使用者來登入，如此帳號只需新增一次而在每台都能登入。另外，每個帳號的使用者桌面都會重新導向到NAS的個人資料夾中，利用NAS的大容量及RAID，實驗資料將可以放在同一個兼具安全與容量的地方，供每台跑實驗的Server使用。
最後，為了不讓共用桌面(NAS)的讀寫速度(單顆HDD Read:Write約20:20MB/s, 4顆做RAID5約60:30Mb/s)受網路速度(100Mbps=10MB/s)限制，區網中架設GigaByte(1000Mbps=100MB/s)網路環境。
